Как выбрать греющий кабель для водостока
Кабель греющий для водостоков и крыши: виды электрокабелей
Чтобы на кровле не образовывались сосульки, по ее краю прокладывают кабель греющий для водостоков. Есть несколько видов кабельного обогрева, поэтому нужно заранее рассчитать мощность провода и его протяженность.
Обогрев крыши и водостоков греющим кабелем необходим для устранения снежных осадков и наледи.
Что такое электрическая система обогрева
В основе работы лежит использование электрического кабеля. Нагреваясь, он отдает тепло, растапливает снег. Система простая, но отличается эффективностью. Ее монтируют в частных домах, обогревают трубопровод канализации, ливневки, а также водостоки.
Инженеры создали несколько моделей, но до их приобретения нужно определить, какой вид подходит лучше всего. Если монтаж сделан без ошибок, снег больше не будет скапливаться.
При таянии льда весной вода будет быстро отводиться в водослив. Это означает, что можно не бояться разрыва труб, а водосточные желоба не деформируются под весом сосулек, не обрушатся вниз.
Технологические требования
На проложенный по краю крыши нагревательный провод окружающая среда оказывает негативное воздействие. Он нагревается под солнечными лучами, расширяется и сжимается при суточных и сезонных колебаниях температуры. На него воздействует влага и ветер.
Чтобы кабель не вышел из строя, он должен соответствовать следующим требованиям:
- Быть устойчивым к воздействию ультрафиолета.
- Быть прочным и герметичным.
- Иметь длительный срок службы и быть безопасным.
Производители выпускают электропровод в бухтах или в муфтах. Если планируется монтировать нагревательную систему, стоит купить электрический кабель в секциях. Его проще пробросить на крыше. Для обогрева водостоков лучше подходит выпущенный в бухте.
Виды греющих кабелей
Компании-производители выпускают следующие виды изделий для обогрева водосточных труб:
- резистивные;
- саморегулирующие.
Они отличаются друг от друга по конструкции, их эксплуатационные характеристики также разные. Но каждый из них хорошо обогревает кровлю и систему водостоков.
Перед тем как приобрести изделия, нужно изучить их возможности. Выбор делают с учетом особенностей крыши.
Устройство кабеля резистивного типа.
Резистивный электрический провод
Такие изделия относятся к классическим и напоминают электрический провод. По всей длине мощность токопроводящего элемента одинаковая. Из-за этого при выборе модели следует принимать во внимание тепловыделение.
Если нужна система для обогрева водостоков, стоит остановить выбор на модели, мощность которой составляет 30 ватт/м и более. Рабочая температура должна быть менее 25°С.
Все резистивные термокабели можно разделить на следующие подвиды:
- последовательный;
- зональный.
У первого изделия по всей длине проходят 1 или 2 токопроводящие жилы из меди. Производители, чтобы повысить прочность, делают на таких проводах изоляционную оболочку. Сверху находится экран – он нужен для заземления и защиты от электромагнитного излучения.
Наружная оболочка защищает последовательный кабель от негативного влияния внешней среды и замыкания. Изделие отличается высокой эластичностью и низкой стоимостью. Для монтажа не потребуются специальные инструменты.
Преимущества и недостатки использования зонального кабеля.
Зональный кабель представляет собой более усовершенствованную модель. Конструктивной особенностью можно назвать 2 жилы из меди, расположенные параллельно. Каждая из них имеет отдельную оплетку, она нужна для изоляции. Нихромовый элемент нанесен поверх этих оболочек.
В процессе работы происходит поочередное замыкание между 2 жилами, это формирует 2 токопроводящие зоны. Они нагревают требуемый участок, не взаимодействуя друг с другом. Зональный кабель легко монтировать. Он быстро нагревается, но риск его перегрева сведен к минимуму.
Все резистивные электропровода, используемые для обогрева, отличаются простой конструкцией. В процессе работы они удерживают по всей длине одну температуру. Но при монтаже следует учитывать, что для каждого участка требуется своя интенсивность обогрева.
Под открытым небом нужно нагревать сильнее, а в канализации – меньше. Раз мощность нагрева одинакова, нужно быть готовым к перерасходу энергии.
Саморегулирующий кабель
Эта электрическая система имеет преимущества перед резистивными. Дело в строении кабеля, который состоит из двух токопроводящих жил. Соединяющая матрица находится между ними. Сверху сделана фотополимерная изоляция, сверху расположена экранирующая оплетка. Пластиковая изоляция является верхним слоем.
Конструкция саморегулирующего греющего кабеля для водостоков.
Самогреющийся провод имеет 2 изолирующих слоя, благодаря этому он лучше защищен от негативного влияния среды. Кабель может самостоятельно менять мощность, это достигается за счет встроенной матрицы.
К его достоинствам самогреющегося термопровода можно отнести долговечность, небольшое потребление энергии и ее экономное расходование. Среди недостатков высокая стоимость и длительный нагрев в сильный мороз.
Условия выбора кабелей
В продаже есть системы антиобледенения кровли нескольких видов. Каждая из них отличается мощностью, конструкция тоже разная. Выбор кабеля зависит от того, для обогрева какого объекта он требуется.
Важно уделить внимание выбору способов обогрева канализационных коллекторов и крыш.
Имеет значение следующее:
- расположение объекта;
- конструктивные особенности здания и вид кровельной поверхности;
- длина водостока или кровли.
При выборе кабеля нужно учитывать, из какого материала сделаны желоба.
Стандартные расчеты мощности
Если здание построено в регионе с суровыми зимами, для качественного обогрева следует приобрести саморегулирующийся кабель. Его мощность должна составлять от 40 до 50 ватт/м², а 30 ватт/м² хватит для хорошо утепленной крыши. Часто система обогрева нужна для отопления какого-то одного участка. В этом случае требуется электрокабель на 300-400 ватт/м².
Подготовка и монтаж кабельной системы
После того как будет выбран и приобретен провод, приступают к его монтажу. Процесс не требует специальных навыков, поэтому его можно выполнить самостоятельно.
Для работы на кровле понадобится страховочный трос и лестница, нужно приобрести инструменты. Вместе с силовым кабелем стоит заранее купить автомат УЗО. Будет нужен датчик и термостат. Для фиксации кабеля на месте потребуются хомуты, стоит приобрести клипсы и набор деталей для крепежа.
Укладка кабеля на кровли
Есть 2 способа укладки провода:
- капельная схема;
- змейкой.
На выбор подходящего варианта оказывает влияние материал, из которого было сделано финишное покрытие. Если крыша фальцевая, то на ней сделаны специальные ниши. Они нужны для того, чтобы размещать разные детали. При монтаже кабель протягивают вдоль шва. С другой стороны его опускают вниз, огибают край ниши, а потом пробрасывают вверх. Термопроводом охватывают всю площадь кровли, а потом переходят к процедуре подключения к электросети.
Схема монтажа греющего кабеля в водостоке.
Если в качестве финишного покрытия была использована металлочерепица, кабель монтируется вплотную по краю. С работой справится даже новичок, так как она не является сложной. Повышенное внимание стоит уделить точкам волны, в этих местах систему обогрева следует зафиксировать как можно лучше. Если этого не сделать, то при сходе снега с крыши весной провод деформируется и перестанет работать.
Кровля может быть сделана без желобов. В этом случае ее край ровный, поэтому во время оттепели здесь часто появляются сосульки.
Чтобы не было их или наледи, термопровод укладывают капельным способом. В этом случае процесс монтажа ничем не отличается от прокладки по металлочерепице.
Кабель может быть уложен и другим способом – змейкой. В этом случае его размещают так, чтобы он свисал вниз хотя бы на 10 см.
Укладка кабеля в водостоках
При таянии снега вода часто замерзает в водостоках. Чтобы этого не произошло, монтируют систему обогрева. Если труба имеет диаметр менее 10 см, пробрасывают 1 кабель. В водоотводах большего размера по всей длине пробрасывают 2 кабеля.
Укладка электрокабеля в канализации
В канализационных коллекторах электрокабель укладывают горизонтально. Имеет значение ширина конструкции. От этого зависит, сколько проводов понадобится для обогрева. Если ширина желоба не превышает 20 см, достаточно 2 штук. Но они должны быть проложены на расстоянии 10 см друг от друга.
Для того чтобы подключить систему к электросети, нужен силовой кабель. Один его конец подсоединяют к нагревательным элементам, а другой – к электрической сети.
vodasovet.ru
саморегулируемый и резистивный типы кабелей
Ажурные пласты наледи и каскады сосулек – безусловно, красивое зрелище. Однако любоваться этим природным явлением лучше в лесу или на горных склонах, так как для кровли, водосточной системы, а главное, человеческой безопасности, эта «красота» представляет реальную угрозу. Сбивать зимой сосульки лопатой — это, конечно, выход, но не совсем верный! Греющий кабель для водостока и крыши – вот лучшее решение многих зимних проблем хозяев частного дома. Зачем нужна система обогрева кровли, и как установить ее самостоятельно, мы расскажем сегодня.
Откуда берется лед на крыше и так ли он опасен?
Причиной обледенения крыши чаще всего становятся недочеты в теплоизоляции кровли. Тепло проходит через кровельный пирог, образуя под снежным слоем плюсовую температуру. Снег подтаивает и стекает к водостокам – так формируется наледь.
Еще одна причина – частые оттепели или солнечные дни. Пласты снега начинают таять, и снова замерзают при наступлении минусовой температуры.
Не будем рассказывать об увечьях, инвалидности и летальных исходах из-за внезапного схождения льда и снега с крыш, об этом и так известно каждому. Напомним, что всего одна зима с обледеневшей крышей может привести к абсолютно аварийному состоянию последней. И чтобы вы понимали
Чем плох «дедовский метод» борьбы с наледью?
Способ борьбы с обледенением с помощью лопат и ломов имеет гораздо больше минусов, чем плюсов. Перечислим три главные причины, чтобы отказаться от ручного удаления надели с крыши:
- Сосульки нарастают при оттепели очень быстро. Так что, можно просто не успеть их вовремя ликвидировать;
- Начиная борьбу с наледью своими руками, вы рискуете получить травму от падения с обледеневшей крыши;
- Образование наста и льда утяжеляет кровлю, оказывает давления на покрытие, оцарапывает верхний слой материалов и может разрушить водосток при сходе. Единственный способ максимально обезопасить себя и крышу ото льда – не допустить его образования;
Система антиобледенения «на страже» – крыша в порядке!
Система антиобледенения кровли и водостоков – комплекс элементов, предотвращающих образования наста, льда и снежных завалов на крыше в любую погоду. В систему входят нагревательные устройства для водостока и карниза крыши, терморегулирующая подсистема, распределяющая ток коробка и набор закрепляющих деталей:
Главным элементом системы является нагревательный кабель. Его структура сходна с обычным электропроводящим проводом, с принципиальным отличием – жила кабеля (или одна из жил) преобразует электроэнергию в тепло. Теплый провод не позволяет снегу и льду накапливаться на карнизах и в водосточных системах. Таким образом, ваша крыша получает гарантированную защиту от сосулек, корки льда, снега и соответствующих разрушительных последствий, а вы и все домочадцы — возможность безопасно ходить около крыши вашего дома.
Какой греющий кабель выбрать?
Чтобы антиобледенительная система кровли работала эффективно и максимально долго, специалисты советуют обращать внимание при ее покупке на такие моменты:
- Надежные показатели влагостойкости и УФ-стойкости главного кабеля;
- Целостность и герметичность внешнего слоя кабеля и электро-короба;
- Термостойкость всех материалов, из которых изготовлены элементы системы;
- Механическая устойчивость кабеля и креплений.
Приобрести кабели можно в готовых секциях, либо бухтах. Готовые секции – оптимальный вариант для стандартных кровельных конструкций. Оборудовать карниз сложных крыш помогут адаптационные системы, сформированные из мотков кабеля под форму и текстуру крыши.
Существует два основных вида греющих кабелей: резистивный и саморегулирующий. Какой из них подойдет именно вам? Чтобы ответить на этот вопрос, рассмотрим каждый тип отдельно.
I. Резистивный кабель для нагрева водостока
Это традиционный и самый доступный вариант греющего кабеля. Нагрев равномерно распределяется по всей его длине.
Мастерам на заметку: нагрев распределяется по всей длине резистивного кабеля, однако температура его на разных участках может отличаться. Разница температур – результат внешних воздействий на систему обогрева крыши. Например, в мороз теплее будет та часть кабеля, которая находится в трубе, а холоднее – та, что под открытым небом.
Резистивные кабели могут быть последовательными и зональными. Первые представляют собой медную жилу (или жилы), покрытую слоем изоляции. Они отличаются простотой в управлении, легкостью монтажа и доступной ценой. Зональный кабель – усовершенствованная версия последовательного. Он имеет две жилы, местами соединенные спиралевидной проволокой, которая образует независимые зоны. «Плюс» такой структуры в том, что когда перегорает одна зона, другие продолжают работать. Последовательный кабель, перегорая, восстановлению уже не подлежит.
Последовательные кабели:
Зональные кабели:
Резистивный кабель лучше использовать на однородной поверхности (карниз, желоб, труба) без нахлестов. Немаловажный момент, который стоит учитывать при его покупке – большой расход энергии в итоге не оправдывается низкой ценой.
II. Саморегулирующий кабель в системе антиобледенения кровли
Более сложная структура этого провода определяет его повышенную эффективность и надежность. Кабель имеет две жилы, между которыми проложена полупроводниковая матрица. Именно эта прослойка позволяет системе адаптировать тепло на разных участках кабеля, меняя сопротивление под воздействием температуры внешней среды. Внутренние и внешние слои кабеля выполнены из современных высокотехнологичных материалов, устойчивы к механическим, термическим и прочим воздействиям:
Такая саморегулируемая способность помогает сэкономить значительное количество электроэнергии, делает систему практичной и долговечной. Данные преимущества можно вполне рассматривать, как компенсацию высокой цены саморегулирующей системы против наледи.
Определяемся с выбором
Самый удачный вариант для частного дома – комбинированная система нагрева. Так как резистентный кабель лучше располагать в одинаковых для всей длины условиях, оптимальное место для него – край ската кровли. Можно сделать ручное включение резистентного провода, чтобы запускать эту часть системы по надобности (например, при резких перепадах температур зимой). Саморегулирующая часть системы идеально подойдет для обогрева желоба, труб, ендовы и прочих переходящих участков крыши.
Технология укладки системы антиобледенения крыши
Где должна располагаться нагревательная система водостока? Ответ прост: там, где больше всего вероятность образования наледи. Карнизы, желоба, водостоки, края скатов, изгибы крыши – вот те места, которые требуют обязательной защиты в зимний период:
Важный нюанс: греющий кабель эффективен при температуре до -15 градусов. В случае больших морозов, электрическая система антиобледенения – только пустой расход энергии.
Информация от профи:
1. Крайние 100-120 см ската кровли – места, где наибольшая вероятность образования льда. Эта область и должна защищаться греющим кабелем. Его укладывают на кровельный материал «змейкой». На шифер, металлочерепицу и прочие твердые волновые материалы кабель укладывается в каждую нижнюю часть волны. Верхний край ленты обогрева (верхние витки провода) должен быть расположен на 30 см выше несущей стены дома:
2. Стыки, углы и ендовы прокладываются проводом, сложенным вдвое на 2/3 высоты ската крыши. Но! Нахлеста кабеля быть не должно, иначе он быстро перегорает:
3. В водосточных трубах и желобах провод прокладывается в две и более нити, с одинаковым расстоянием между ними. Особое внимание уделяется воронке водостока, так как это место слива талой воды. Здесь необходимо сделать петлю по диаметру внутренней стороны воронки:
Поэтапная инструкция по монтажу греющего кабеля
Опишем процесс установки греющей системы для простой крыши с водостоком. Для работы необходимо подготовить инструменты (снаряжение для высотных работ, пассатижи, клещи, отвертки, молоток, перфоратор, дрель, шуруповерт и др.) и материалы (саморегулирующий кабель, крепежи, трехфазный защитный короб автомат и однофазные автоматы на каждую фазу системы, приборы автоматического отключения, 4-полюсной контактер, сигнальная лампа, автомат защиты цепи, силовой и сигнальный кабель, муфта). Для начала ознакомьтесь с мастер-классом:
I этап: Расчеты и чертежи
Начать работу следует с выполнения расчета мощности системы обогрева для водостока. Если ваша крыша имеет надежную теплоизоляцию, то можно выбирать кабель мощностью 25-40 Вт. В случае же холодной крыши, минимальная мощность кабеля должна составлять 40-50 Вт. Точно рассчитать систему обогрева можно, сложив длину кабеля с длиной обогреваемого пространства крыши (водостока) и умножив полученное число на мощность кабеля.
Далее нужно начертить точную схему расположения кабеля и всех элементов системы. По этому чертежу и будут выполняться все последующие этапы работы.
II этап: Монтаж кабеля обогрева
Кабель обогрева скатов кровли лучше монтировать под снегозадержателями. Устанавливается он в виде «змейки», как мы уже описали выше. Крепления кабеля к скату – монтажная лента либо специальные металлические пластины с крючками. Установку пластин необходимо проводить на этапе монтажа кровельного покрытия. Все щели и стыки обрабатываются герметиком.
В желобе кабель крепиться с помощью специальных пластиковых креплений, которые устанавливается с шагом 25-30 см. Далее закрепляем сам кабель в скобах по направлению от провода питания. Такие крепежные элементы обеспечивают одинаковое расстояние между нитями кабеля и равномерность прогревание желобов.
В вертикальных трубах крепежные элементы крепятся к цепи. На них монтируется кабель. Цепь с закрепленным кабелем опускается в трубу по всей длине, а ее верхняя часть закрепляется у начала воронки. Так обеспечивается прогрев водостока по всей длине.
III этап: Установка защитного короба управления
Щит управления содержит всю электрику системы и должен быть защищен от влаги и прямых солнечных лучей. После монтажа необходимо провести проверку сопротивления изоляции и сопротивления саморегулирующего кабеля. Сопротивление кабеля должно соответствовать указанному сопротивлению на муфте.
Надежная защита системы антиобледенения и существенная экономия электроэнергии – автоматическая коробка терморегуляции. Автоматика предохраняет систему от намерзания льда в максимально сложных погодных условиях. Терморегулятор сам включает систему, когда температура опускается ниже указанного вами уровня и отключается при наступлении потепления либо критического снижения температуры. Более совершенная система имеет датчики влажности и температуры. Температурные датчики устанавливаются в защищенных от света и искусственного нагрева местах. Приборы, измеряющие влажность, монтируются на дне желобов водостока.
IV этап: Тестирование системы
После завершения всех монтажных работ необходимо провести проверку датчиков, прозвон силовых и сигнальных кабелей, проверку срабатывания защитного отключения. Далее можно настроить нужный диапазон температур и провести пробный запуск системы.
И еще один мастер-класс:
Видеоматериал о монтаже греющего кабеля
Более подробно об основных принципах монтажа системы антиобледенения вы можете почерпнуть из видео-сюжета:
Подведем итоги. Монтаж системы против наледи сам по себе не сложен. Однако определенные навыки в работе с электрикой обязательны. Знание дела и практические советы, которые мы попытались передать в этой статье, безусловно, помогут вам, как при самостоятельном монтаже системы обогрева водостока, так и для контроля работы наемных мастеров. Желаем вам качественной и легкой работы!
small-roof.com
Греющий кабель для водостока - Учебник сантехника
Зимний период довольно часто происходит обледенение кровли и талая вода, замерзая, образовывает свисающие сосульки. Но это угрожает не только несчастными случаями, замерзшая в желобе вода способна уничтожить его, поскольку вода при замерзании расширяется. Не удивляйтесь, в случае если морозным зимним утром вы заметите, что ваша система водоотвода лопнула. При таких условиях нужно приступать к ремонту, а это, со своей стороны, приведет к непредвиденным растратам.
Пока не начался холодный зимний период, направляться позаботиться о том, дабы аналогичных проблем не происходило. Но что возможно сделать, дабы жидкость в системах отвода воды не мёрзла, и не образовывались сосульки? Придется организовать обогрев водостока. Это не только сохранит его в целости, но и обезопасит вас и ваших домочадцев от несчастных случаев. В этом вам окажет помощь греющий кабель для водостока. Давайте разберемся, какой кабель для водостока лучше выбрать, и как возможно сделать обогрев всей системы своими руками.
Откуда появляются наледь и сосульки
Откуда же берется лед на крыше, поскольку в зимний период времени дожди не идут, да и сверху воду на крышу никто не льет. На образование наледи воздействуют два фактора.
Отличие температур днем и ночью. Особенно данный фактор оказывает свое влияние в ранний период весны, в то время, когда днем на снег воздействует солнечное тепло, и он тает на крыше, неспешно стекая в систему водоотвода. С наступлением ночи температура окружающей среды изменяется, достигая отметки ниже ноля, благодаря чего талая вода начинает мёрзнуть. Вот так в желобах и трубах образовывается лед. Это же касается свеса крыши, в то время, когда с него свисают сосульки. Совет, что вся конструкция слива не предназначена чтобы выдерживать дополнительный вес. Если она и не лопнет в определенной части от расширения, то может легко сломаться, не выдержав вес льда. При таких условиях вам нужно всецело ее поменять.

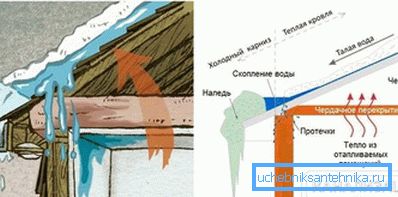

Эффект «горячей кровли». Довольно часто застройщики делают мансардные крыши либо утепленные чердаки. В случае если кровля не хорошо изолирована, смогут образовываться теплопотери. Получается, что кроме того зимний период, при минусовой темпер
uchebniksantehnika.ru
Греющий кабель для водостока и кровли: выбор и монтаж
Зимой нередко можно наблюдать огромные сосульки, свисающие с кровли и желобов водостока частных и многоэтажных домов. Это не только может повредить систему ливневой канализации, но и угрожает серьезными травмами при обрушении намерзшего льда.
Эффективно бороться с этим позволяют современные системы антиоблединения. Такие конструкции включают в себя специальные снегозадерживающие элементы и греющий (или тепловой) кабель, проложенный в системе наружного водостока.
Снегозадерживающие металлические элементы препятствуют сходу снега с кровли, а греющий кабель – закупорке водостока и образованию сосулек и наледи. О таком нужном элементе современной ливневой канализации и пойдет речь далее.
Что это такое
Принцип, по которому работает греющий кабель, применяемый в ливневой канализации, схож со схемой теплых полов: преобразование электрической энергии в тепловую. Однако эксплуатация в неблагоприятных условиях на первый план выдвигает надежность конструкции и повышенные требования безопасности.
Конструкция электрического кабеля
Любой греющий элемент, применяющийся в системе антиобледения кровли, имеет такую конструкцию:
- Токопроводящие жилы, выполняющие нагревательную функцию. Обычно выполняются из сплава никеля и хрома.
- Первичная изоляция жилы выполняется из фторполимера.
- Затем идет внутренняя оболочка из полимера ПЭВД.
- Защитный экран из медной луженой проволоки выполняет функцию заземления и увеличивает площадь нагрева.
- Наружная оболочка, выполненная из полимера SLOH, обладает повышенной устойчивостью к УФ-лучам, механической прочностью и гибкостью, достаточной для многократного сгибания и разгибания провода.
Преимущества конструкции
Среди преимуществ электрической системы антиобледенения водостока, стоит отметить такие положительные моменты:
- Отсутствие наледи в желобах водостока и сосулек, свисающих с кровли.
- Равномерность обогрева: исключаются непрогретые места.
- Плюсовая температура в водосточных трубах обеспечивает постоянный отвод стоков с крыши.
Относительной новинкой является саморегулирующий кабель, который способен в автоматическом режиме поддерживать плюсовую температуру в зависимости от погодных условий.
Совет! Помимо всего этого, отсутствие льда в системе водостоков значительно продлевает срок эксплуатации ливневой канализации.
Сфера применения
Электрические системы антиобледенения кровли с успехом применяются в таких местах:
- Частный сектор: желоба и трубы ливневой системы. Также греющий кабель иногда применяют для обогрева труб водоснабжения, если есть риск их промерзания в сильные морозы.
- В коммерческом секторе такие схемы используют для обогрева ливневой канализации, а также для отопления труб различного назначения, например, водопровода или пожарной системы.
- На промышленных объектах также применяется греющий кабель для точечного обогрева помещений и обеспечения бесперебойной работы системы отводов стоков в зимнее время.
Виды нагревательного кабеля
На сегодняшний день применяется два вида теплового кабеля для обогрева кровли и водостоков в зимний период:
- резистивный;
- саморегулирующий.
Рассмотрим оба типа более подробно.
Резистивный тип
Этот тип представляет собой обычный кабель в многослойной обмотке. Такой греющий провод обладает постоянным сопротивлением и мощностью, нерегулируемой температурой нагрева. Среди преимуществ провода резистивного типа стоит отметить такие свойства:
- Низкий стартовый ток.
- Простота схемы монтажа: нет сложных дополнительных элементов.
- Он стоит значительно дешевле, чем саморегулирующий тип.
- Улучшенная теплоотдача и постоянная мощность.
К недостаткам резистивной системы антиобледенения относится большая потребляемая мощность (до 180 Вт/м.) и весьма ограниченный срок эксплуатации.
Саморегулирующий тип
Второй популярный вид кабеля, применяющегося в системе антиобледенения водостока, это саморегулирующий тип. Такая возможность достигается наличием в конструкции полимерного материала, расположенного между токопроводящими жилами.
Эта вставка обладает свойством менять показатель электрической проводимости в зависимости от окружающей температуры. Простыми словами это означает, что чем ниже температура, тем сильнее нагревается кабель.
В отличие от провода резистивного типа, саморегулирующий кабель стоит дороже, но имеет и несколько преимуществ:
- Значительно меньшая потребляемая мощность (в среднем 15–20 Вт/м).
- Экономичный расход электроэнергии.
- Легкость установки на любом виде кровли.
- По размерам кабель можно нарезать непосредственно на месте монтажа.
- Устойчивость к механическому воздействию.
- Долговечная эксплуатация без перегрева и перегораний.
Совет! Оптимальным вариантом считаются комбинированные системы обогрева. Для кровли чаще всего применяется резистивный греющий провод, а для желобов и труб водостока ливневой канализации – саморегулирующий кабель.
Конструкция системы антиобледенения
В систему антиобледенения кровли и ливневого водостока входит:
- греющий кабель;
- соединительный провод, по которому подается напряжение;
- соединительные муфты;
- крепежные элементы.
Также для более экономичного расхода электроэнергии должен быть оборудован блок управления системой, который включает в себя:
- Регулятор температуры.
- Датчики температуры окружающей среды.
- Датчики контроля над наличием осадков.
- Блок питания, подающий напряжение на греющий кабель.
Порядок монтажа
После обследования состояния кровли и водостока, составляется схема монтажа системы антиобледенения. В эту схему включается расположение всех датчиков и других элементов системы обогрева ливневой канализации. Технология монтажа греющих элементов следующая:
- По краю кровли кабель укладывается змейкой. Это предотвратит обрыв провода при больших объемах выпавшего снега. Крепление производится при помощи монтажной ленты или герметика.
- В желобах укладывается одна или несколько нитей провода на специальных пластиковых зажимах.
- В вертикальных трубах водостока прокладывают минимум две нити, закрепленные на монтажную ленту или специальную термоусаживаемую трубку.
Все подводящие провода к греющему кабелю должны быть заключены в специальный кабель-канал, а датчики и щит управления – иметь защитный кожух.
Совет! Сверлить или пробивать отверстия в кровле или системе водоотвода для механических креплений не рекомендуется, поскольку это неизбежно приведет к протечкам.
Мы подробно рассмотрели устройство и принцип работы системы антиобледенения ливневой канализации. Необходимость такой конструкции не вызывает сомнений, а преимущества – очевидны. Несмотря на большую протяженность кабеля, такая система потребляет немного электроэнергии. Кроме того, такая система продлевает срок службы как самой кровли, так ливневых водостоков.
kanalizaciyam.ru
Обогрев водостоков и желобов
Основная причина неработоспособности водосточной системы здания в холодное время года - это скопление льда в желобах и водосточных трубах.
В случае если крыша холодная, то есть не имеет больших теплопотерь, и подтаек снега на самой кровле не происходит, то для решения проблемы обледенения достаточно укладки нагревательного кабеля в желобах и водосточных трубах.
Если же крыша теплая, то потребуется уже комплексное решение - см.: обогрев кровли, обогрев капельника.
Подбор кабеля
Погонная мощность подбирается исходя из диаметра водосточных труб и ширины желобов. Меньшее значение имеет материал водосточной системы - пластик прогревается чуть хуже металла - нужно больше мощности. В таблице №1 приводятся усредненные значения. Для сложных условий - высотность, ветровая нагрузка - мощности должны быть увеличены, если наледи немного, то мощности можно и снизить.
Таблица №1: Подбор греющего кабеля для обогрева желобов и водостоков
Резистивный кабель на данных участках следует использовать с осторожностью, т.к. он в отличие от саморегулирующегося не является стойким к локальным перегревам. А желоба и водостоки - это как раз те участки, на которых скапливается листва и грязь.
Использовать саморегулирующийся кабель выгодней еще и потому, что при монтаже внутри водосточной трубы он значительно экономит электроэнергию находясь в сухом состоянии.
А теперь детально разберем монтаж греющего кабеля на различных участках водосточной системы здания:
Водосточные трубы
В любой водосточной трубе всегда есть восходящий поток воздуха. Фактически водосточная труба работает как поддувало. При установке греющего кабеля внутри водостока поток воздуха даже немного усиливается. Поэтому необходимо выполнять усиление, а именно закладывать дополнительные петли у отмета и вокруг водоприемной воронки. Таким образом, получается что на каждую водосточную трубу потребуется дополнительно 1,5-2 м греющего кабеля.
Если изучать методические рекомендации производителей, то они гласят, что если высота водостока менее 4 м, то кабель можно опустить внутри нее без дополнительных приспособлений. Однако, наш опыт показывает, что для увеличения срока службы нагревательного кабеля необходимо закреплять его на тросе чтобы механическую нагрузку нес не сам кабель, а трос. Желательно также защитить кабель в месте выхода из трубы с помощью металлической накладки.
Внутренние водостоки
В случае внутренних водосточных труб получается, что большая часть водосточной трубы находится в теплом помещении. Поэтому в большинстве случаев достаточно обогревать верхнюю часть трубы, т.е. опускать греющий кабель сверху до перекрытия, на глубину - 0,8-1,5 м, и дополнительно обогревать небольшую площадь вокруг воронки. Это удобно сделать закрепив кабель на металлической сетке. Слабым местом является также выход из трубы (она работает как поддувало). В таком случае электропитание подводится снизу: греющий кабель вводится в трубу через хомут с сальником. Правда подводить электропитание питание и снизу и сверху к одной и той же трубе достаточно трудозатратно, что в некоторых случаях (высота менее 8 м) может свести на нет экономию метража греющего кабеля.
Подвесные желоба
На горизонтальных участках водосточной системы здания греющий кабель закрепляется через каждые 0,3-0,5 м с помощью отрезков монтажной ленты. Сама лента крепится к желобу с помощью заклепок (на металлический желоб) или саморезов (пластиковый желоб). Мощность кабеля подбирается согласно таблице №1. При наличии метеостанции датчик влаги также устанавливается в желобе.
Разуклонные желоба
Поскольку термин "ширина" к разуклонке не применим, то при подборе греющего кабеля ориентируются на количество образующейся наледи. Если наледи образуется много - применяется 30-ватный кабель, если не очень - применяется 25- или даже 18-ватные кабели.
Разветвление
Дабы упростить подсистему подвода питания при большом количестве желобов и водосточных труб применяются узлы разветвления:
Греющие кабели для обогрева водостоков и желобов
Лидеры продаж
Терморегуляторы и метеостанции
Лидеры продаж
Крепеж
Лидеры продаж
probatum-est.ru
Как правильно выбрать нагревательный кабель для водостоков
В зимнее время водосточные системы подвержены образованию на них наледи. Это приводит к тому, что в водостоках образовываются пробки и увеличивается вес самой системы. Чтобы избежать обрушений обледеневших труб, их рекомендуется обогревать. О том, как правильно подобрать нагревательный кабель, а также его установить, можно узнать ниже.
Почему растут сосульки
Существует мнение, что устранять сосульки с кровли необязательно, а бороться с этим с помощью специальных кабелей – также необязательно, ведь это будет пустой тратой времени. Но когда дело доходит к устранению последствий, вызванных этим безобидным явлением природы, вопрос о стоимости сразу отпадает.
Сосульки образуются в результате разности температур между чердаком и улицей.
При плохо утепленной крыше часть тепла теряется и выходит наружу. Такое явление приводит к тому, что снег начинает таять, а вода стекать вниз, что и приводит к образованию сосулек и льда в водостоках. Это опасно тем, что процесс продолжается до тех пор, пока на улице мороз, а под крышей плюсовая температура.Для сохранения водостоков в зимнее время используются нагревательные системы. Для этого применяется специальный кабель, который устанавливается в водосточную систему. О выборе материала и его монтаже необходимо ознакомиться более детально.
Как правильно выбрать
Основным материалом для обогрева водостока является кабель. Производители предлагают как саморегулирующиеся, так и резистивные кабели. Первый вариант является оптимальным, потому как температура кабеля зависит от температуры окружающей среды. Этот кабель не перегревается, если на улице теплеет, поэтому он более экономичный. Резистивные кабели более дешевые, но при этом монтаж такого варианта обойдется дороже.
При выборе кабеля необходимо рассчитать длину водостока и площадь крыши, которые будут обогреваться. Затем подобрать необходимый кабель. Нужно обращать внимание на то, что резать этот материал нельзя, поэтому нужно заранее рассчитать длину.
Кабель должен иметь хорошую внешнюю изоляцию, а также должен быть оснащен экраном по всей длине.
Качественная изоляция дает возможность установки материала в места с повышенной влажностью.
Саморегулирующийся кабель для водостока
Самонагревающийся кабель имеет следующие характеристики:
- Номинальное напряжение 230 В.
- 2 токопроводящие жилы, каждая из которых имеет защитную ПВХ оболочку.
- Наличие защитного экрана, который представляет собой медную оплетку поверх ПВХ оболочки по всей длине кабеля. Сверху экран защищен еще одной ПВХ оболочкой.
- Мощность 40 Вт/м.
- Стойкость защитной оболочки к атмосферным осадкам.
Приобретая нагревательный кабель, рекомендуется обращать внимание на производителя и срок годности материала. Хорошие производители обычно дают гарантию на свою продукцию до 20 лет.
Система обогрева водостока состоит из нескольких составляющих:
- Обогрева.
- Управления.
- Распределения.
Обогрев состоит из одной или нескольких секций нагревательного кабеля. В управление входят датчики и шкафчик управления, которые регулируют включение или отключение секций в соответствии с температурой. Распределение – это питание самой системы, а также шкафчика управления вместе с датчиками.
Необходимый инструмент и материалы
Для работы кабеля потребуются следующие материалы:
- Шкафчик электрический (размером 250×250, чтобы поместилась электрическая аппаратура)
- Дифференциальный автоматический выключатель на силовые цепи. Устройство защитного отключения в автомате должно срабатывать при токе утечки в 30 mA.
- Автоматический выключатель на контрольные цепи.
- Контактор 3-х полюсный.
- Регулятор температуры.
- Коробки клеммные для прокладки кабелей.
- Наконечники для кабелей.
- Проходные клеммы.
- Муфты для ввода кабелей в шкаф.
- Термопреобразователи сопротивления.
Бывают такие ситуации, когда необходимо, чтобы обогревался только один участок (например, с одной стороны дома светит солнце и обогрев этого участка водостока не требуется). Тогда весь участок делится на несколько секций. В каждую секцию добавляются термопреобразователи сопротивления, которые измеряют температуру на водостоке. В электрическую схему управления добавляются реле, которые будут замыкать или размыкать определенные участки цепи при поступлении сигнала к регулятору температуры от датчиков. Количество реле зависит от количества участков водостока.
Для закрепления кабеля в водостоке необходимо приобрести:
- Термоусаживаемую трубку.
- Ленту монтажную с заклепками.
- Герметик.
Из инструментов для монтажа потребуется:
- Рулетка.
- Строительные ножницы.
- Омметр.
- Мультиметр.
После подготовки всего необходимого можно приступать к выполнению монтажных работ.
Монтаж нагревательного кабеля. Пошаговая инструкция
Монтаж состоит их нескольких этапов:
- Установка автоматики.
- Монтаж нагревательного кабеля, его закрепления.
- Подключения кабеля к щитку.
- Проведения пусконаладочных работ.
Монтаж автоматики заключается в следующем: подбирается место установки электрического шкафчика в здании. В него устанавливается регулятор температуры, автоматические выключатели, контактор, реле.
Вводной дифференциальный выключатель подключается к общедомовому щитку. От автомата через контакты контактора силовой кабель ведется к клеммной коробке, от которой уже разводятся самонагревающиеся кабели.
Сам контактор подключается в цепях управления регулятора температуры. Регулятор также подключается к общедомовому щитку. Когда на регулятор подается напряжение, оно проходит через катушку контактора и контакты последнего замыкают силовую цепь. Таким образом, начинают греться самонагревающиеся кабели.
В устройстве регулятора температура делается настройка: устанавливаются значения температуры, при которых должен включаться или отключаться прибор. Если необходимо, чтобы включалась 1 секция, а вторая при этом была отключена, то необходимо в схему управления регулятором к катушке контактора подключиться через реле (первой секции будет соответствовать KV1, а второй – KV2).
От регулятора температуры выводятся сигнальные кабели к датчикам (термопреобразователям сопротивления). Используется кабель витая пара экранированный в защитной оболочке. Он применяется для передачи сигналов.
Чтобы не допустить ошибок в подключении, необходимо составить электрическую принципиальную схему и проверить ее.
Укладка кабеля
Монтируется нагревательный кабель следующим образом: его концы подключаются к клеммной коробке с помощью наконечников. Затем кабель протягивается змейкой по горизонтальным участкам водостока. По вертикальным участкам можно просто протянуть кабель ровной линией, чего будет вполне достаточно. Доводить кабель до земли не обязательно. Можно закончить обогрев за пол метра до низа.
Для закрепления кабеля в водосточном желобе используются лента монтажная, которая крепится каждые 0,5 метра. Она устанавливается поперек кабеля и фиксируется заклепками. Места фиксации обязательно нужно обработать герметиком. В вертикальных водостоках необходимо использовать термоусадочную трубку.
Не рекомендуется использовать для закрепления кабеля в водостоке материалы, предназначенные для внутренних работ. Они могут разрушиться за 1 сезон.
От клеммной коробки проводится силовой кабель, который подключается к щитку управления. Ввод в щиток производится через муфту, которая защищает щит от проникновения в него пыли и воды. Для подключения кабеля к автомату применяются наконечники.
Во время проведения пусконаладки выполняются следующие работы:
- Замеряется сопротивление во всех кабелях.
- Проверяется работа системы автоматизации.
- Система вводится в эксплуатацию.
Мультиметром необходимо выполнить прозвонку цепей, чтобы определить сопротивление и силу переменного тока, частоту напряжения.
Также необходимо проверить, срабатывает ли автоматический выключатель при увеличении номинального тока, а также происходит ли защитное отключении при увеличении тока утечки свыше 30 mA.
Советы профессионалов
Специалисты рекомендуют придерживаться следующих правил:
- Тщательно исследовать крышу дома, водостоки и грамотно выполнить проектирование системы обогрева. Не должны оставаться холодными отдельные участки, иначе неизбежно появление наледи. При этом не нужно обогревать те участки, где это не требуется, иначе владельцу такая установка обойдется дорого.
- Запрещено оставлять кабель в подвешенном состоянии – это грозит его обрывом.
- Использовать только качественную продукцию, предназначенную для обогрева кровли и водостока. В противном случае в непредназначенном для этих целей кабеле может возникнуть пробой изоляции, что приведет к поражению электрическим током.
- Закупать материалы одного производителя, что повысит надежность системы.
- Применять саморегулирующийся кабель вместо резистивного, что в разы увеличит продуктивность обогрева. Также это поможет сэкономить электроэнергию.
- Во время монтажа нельзя сверлить кровлю. Лучше использовать специальные крепежи для внешнего монтажа кабелей.
Наглядно ознакомиться с монтажом кабеля можно в этом видео. Представлены все этапы установки.
В тех домах, где часто образовывается наледь и сосульки на водостоках, рекомендуется устанавливать нагревательный кабель. За счет этого можно обеспечить свою безопасность. В этом деле главное правильно спроектировать систему и подобрать качественное оборудование.
stroyobzor.info
Греющий кабель для кровли и водостоков
Общая мощность кабеля: 250-300 Вт/м2 кровли. Мощность также регулируется шагом укладки кабеля.
Мощность кабеля 30 Вт/м для (пластиковых труб) и 40 Вт/м (для металлических) в 1 нитку, более 150мм – в 2 нитки.
Водосборные лотки
Мощность кабеля 30 Вт/м для (пластиковых лотков) и 40 Вт/м (для металлических) в 2 нитки, более 150мм – в 3 и более ниток.
Мощность кабеля 30 Вт/м для (пластиковых лотков) и 40 Вт/м (для металлических и бетонных) в 2 нитки, более 150 мм – в 3 и более ниток.
Вне зависимости от конфигурации кровли и её материала, для обогрева чаще всего используется низкотемпературный резистивный или саморегулирующийся кабель мощностью от 17 Вт/м.
Греющий кабель для кровли и водостоков от производителя
SRG 30-2CR-UV - Cаморегулирующийся с оплеткой
- Мощность: 30 Вт/м
- Размер бухты: 400х400х300мм
- *Повышенная UV-защита
Получить цену производителя
SAMREG 24-2CR- Cаморегулирующийся с оплеткой
- Мощность: 24 Вт/м
- Размер бухты: 400х400х300мм
- *UV-защита
Получить цену производителя
SAMREG 30-2CR- Cаморегулирующийся с оплеткой
- Мощность: 30 Вт/м
- Размер бухты: 400х400х300мм
- *UV-защита
Получить цену производителя
SAMREG 40-2CR- Cаморегулирующийся с оплеткой
- Мощность: 40 Вт/м
- Размер бухты: 400х400х300мм
- *UV-защита
Получить цену производителя
Получить цену производителя
Получить цену производителя
Резистивный греющий кабель для кровли
Имеет одинаковое сопротивление проводника по всей длине, продается готовыми секциями.
Изменять длину секции резистивного кабеля самостоятельно категорически запрещено. Так как каждая секция имеет строго определенное сечение жилы, а следовательно и сопротивление.
Резистивный кабель достаточно гибкий, легко монтируется на любом участке кровли, подключается к терморегулятору или шкафу управления, в зависимости от сложности системы. В современных кабелях для кровли применяется специальное безмуфтовое соединение греющего провода с питающей частью типа SPLICE – обеспечивающее более надежную гидроизоляцию, чем обычное муфтирование.
Основным преимуществом системы обогрева на основе резистивного кабеля является её цена.
Саморегулирующийся кабель для кровли
Меняет сопротивление в зависимости от температуры окружающей среды, таким образом обеспечивается оптимальная теплоотдача на любом обогреваемом участке.
Основные преимущества саморегулирующегося кабеля:
- Исключение перегрева (даже при монтаже внахлест).
- Экономичный расход электроэнергии за счет саморегуляции.
- Возможность обрезать кабель в любом месте – требуется лишь выполнить заделку. концевой и соединительной части секции. Это значительно облегчает монтаж на объекте.
Оболочка кабеля имеет защиту от UV-излучения, а также оплетку из медных проволок, выполняющую функцию заземления и механической защиты от повреждений.
Основные характеристики саморегулирующегося и резистивного греющего кабеля для кровли
| Максимальная температура (рабочая) | 65°С |
| Максимальная температура (воздействия) | 85°С |
| Минимальная температура монтажа | -40°С |
| Рабочее напряжение | 220-240 В |
| Температурный класс | Т6 |
| Макс.сопротивление защитной оплётки | ≤18,2Ω/км |
| Сечение жилы | 16 AWG |
| Габариты | 13,1х6,5 мм. |
| Масса | 7,5 кг.\ 100 м |
| Мин. R изгиба | 60 мм |
Доставляем кабель
в любую точку России!
Изготовление секции греющего кабеля
Нагревательные секции саморегулирующегося кабеля можно изготавливать прямо на месте монтажа. Это удобно при покупке кабеля на отрез (в бухтах).
Изготовление секций (муфтирование греющего кабеля) осуществляется при помощи термоусаживаемых трубок и металлических гильз – комплектов типа ТКТ.
В процессе муфтирования греющая саморегулирующегося кабеля необходимой длины соединяется с питающей при помощи соединительной муфты. Также конец греющего кабеля муфтируется концевой муфтой.
Видео инструкция по муфтированию греющего кабеля
Муфтирование кабеля – очень важный процесс, так как от надежности и герметичности соединений зависит безопасность и работоспособность системы. Соединения – самые уязвимые места в системе обогрева. Правила муфтирования указаны в инструкции, приложенной к комплектам ТКТ.
Готовые секции греющего кабеля
Резистивный греющий кабель продается только готовыми комплектами, длина секции определяется на этапе проектирования обогрева кровли. Далее подбирается комплект необходимой длины.
Саморегулирующийся кабель продается как на отрез, так и готовыми комплектами. Готовые комплекты очень удобны для бытовых систем обогрева, в состав комплекта входит инструкция по монтажу.
Комплектующие для греющего кабеля на кровлю
Помимо комплектов для муфтирования, при монтаже греющего кабеля на кровле используют различные крепления, в зависимости от участка обогрева (край кровли, водосток, ливневка), а также длины обогреваемых элементов. Комплектующие подбираются на этапе проектирования системы. Подробнее о необходимых креплениях в соответствующем разделе.
При разветвленной системе обогрева, имеющей несколько отходящих линий используют также соединительные коробки. При заказе готовой системы обогрева, комплектующие вносятся в спецификацию.
Лента - Монтажная перфорированная 25мм
Получить цену производителя
Крепления - Греющего кабеля на кровли
Получить цену производителя
Управление обогревом кровли
Управление обогревом кровли осуществляется при помощи терморегуляторов и датчиков температуры. Кроме терморегуляторов в систему управления обогревом входят также дифференциальные автоматы и контроллеры, также могут быть установлены дополнительные элементы, на пример устройство плавного пуска, которое выполняет ступенчатое включение системы и предотвращает перегрузку в момент холодного запуска.
Все элементы управления как правило располагаются в шкафу управления обогревом (ШУЭО). Чаще всего шкаф управления обогревом кровли размещается в отапливаемом помещении. В зависимости от количества отходящих линий, состав ШУЭО отличается по набору элементов.
Подробную информацию о шкафах управления вы можете найти в соответствующем разделе.
Шкаф управления ШУЭО-4/5-Т911-190819- Назначение: кровля
- Материал корпуса: пластик
- Размещение: в помещении
- Тип дополнительного оборудования: нет
- Взрывозащита: нет
- Способ установки: настенный
Оптовый прайс
Шкаф управления ШУЭО-7/2-Т511-190704- Назначение: площадка
- Материал корпуса: пластик
- Размещение: в помещении
- Тип дополнительного оборудования: нет
- Взрывозащита: нет
- Способ установки: настенный
Оптовый прайс
Шкаф управления ШУЭОк-4/5-Т911-160607- Назначение: кровля
- Материал корпуса: сталь
- Размещение: в помещении
- Тип дополнительного оборудования: нет
- Взрывозащита: нет
- Способ установки: настенный
Оптовый прайс
Применение кабеля в малоэтажном строительстве
Изготовление секций нужной длины возможно прямо на месте монтажа. Система обогрева на основе саморегулирующегося кабеля может подключаться непосредственно к сети питания, в то время как системы на основе резистивного кабеля должны использовать термостат или терморегулятор для контроля температуры кабеля.
Кабель не требует специального обслуживания. Система экономична за счет саморегуляции греющего кабеля.
Применение кабеля в обогреве административных зданий
Греющий кабель Samreg подходит для любого типа кровли и водостоков, в том числе мембранной. Не нарушает покрытие кровли, срок службы системы обогрева более 10 лет. Она продлевает срок службы кровли и водостоков, а также предохраняет от образования наледи и сосулек, обеспечивая безопасность пешеходов.
Установка системы обогрева сокращает затраты на обслуживание кровли, а также предотвращает ее повреждение в результате некачественной очистки от снега и наледи.
Применение кабеля в обогреве промышленной кровли
Samreg имеет все необходимые сертификаты качества и успешно применяется в обогреве промышленных объектов. Обогреваются кровли производственных, цеховых, энергетических зданий, складских помещений и гаражей.
Характеристики греющего кабеля Samreg позволяют производить монтаж при температуре -40°С и может применяться с крепёжными элементами, выполненными из любых материалов (металл, стекловолокно, пластик и т.п.)
Преимущества работы с производителем
Лучшие цены на кабель Samreg
Производство Юж. Корея всегда в наличии
Проверенное качество 20 000 объектов с успешным применением Samreg
Срочная поставка
в любом объеме
Бесплатный подбор
комплектующих
Бесплатная
доставка
Доставляем кабель
в любую точку России!
Опыт применения греющего кабеля
obogrev-kabel.ru
Как выбрать греющий кабель для обогрева крыши и водостоков?
Поздняя осень и ранняя весна -- время обмерзания крыш и появления сосулек, которые при падении наносят увечья проходящим мимо людям и животным. Обогрев кровли в этом случае -- выход из подобной ситуации. На обогреваемой крыше нет скопления льда и снега, они тают и уходят через водостоки и трубы.
Особенности системы обогрева крыши
Нужно ли греть крышу -- сложный вопрос. На большей территории России зимы холодные. Большие снежные массы скапливаются на кровле. При повышении температуры они подтаивают, а ночью снова замерзают. Эти процессы постепенно приводят к разрушению систем, обеспечивающих водосток, а также к порче поверхности кровельного материала. Страдают не только крыши, но и автотранспорт внизу.
Чтобы избежать образования наледи на крыше, для стока воды в канализацию освобождают путь. Для этой цели создана система обогрева плоской кровли, которая применяется и на крутых скатах. Если выполнять подогрев крыши, этого окажется мало. Вода будет в течение дня стекать в желоба и трубы, потом замерзать там. Лед своей тяжестью обрывает крепления и трубы или их части рухнут вниз. Поэтому главная особенность состоит в том, что нагревательные элементы прокладываются:
- на карнизах кровли;
- на дне сточных желобов;
- внутри водосточных труб и воронок;
- на стыках поверхностей кровли.
Способов обогрева немного. Осуществляется нагрев теплой и холодной крыши. Рассмотрим каждый из вариантов подробнее.
Обогрев холодной кровли
Холодная кровля укладывается на крыше с хорошо оборудованной вентиляцией и теплоизоляцией. Подобные конструкции встречаются над нежилыми чердаками. Теплоизоляция не позволяет теплому воздуху выходить на улицу, скопившийся снег не тает, наледь не образуется. Обогрев крыши состоит в прокладке греющего проводника. Его протягивают внутри водосточных труб и по нижней части внутри желобов. Мощность кабеля начинается с малых величин (20 Вт) и доходит до 70 Вт/м. Этого достаточно для образования и стока талой воды.
Как обогреть теплую кровлю
Теплая крыша не обладает качественно выполненной теплоизоляции. Тепло с чердака проходит наружу. Вечером температура окружающей среды понижается и вода замерзает. Замерзает она и днем при попадании на холодные участки кровли. В результате образуется наледь, которая падает вниз и приносит много неприятностей жильцам дома. Поэтому для устранения обледенения кровли края крыши подогреваются. Для этого провод подогрева прокладывают по краю петлями шириной 30-50 см. На 1 м² площади располагают кабель мощностью 250 Вт.
Обогрев для водостока
Теперь дадим ответ на вопрос: нужен ли обогрев водостоку. Для электрического обогрева существуют системы, в основе которых лежит греющий элемент в виде кабеля. Остальные узлы и детали:
- распределительный блок;
- датчики;
- контроллер;
- щит управления.
Распределительный блок объединяет провода силового и нагревательного назначения. Он состоит из сигнального провода, соединяющего блок с датчиками, муфт для герметичного соединения деталей и монтажной коробки. Блок часто устанавливают на крыше. От влаги он защищен. Датчики указывают наличие или отсутствие воды, температуру окружающего воздуха и осадки. Их располагают в желобах, на кровле. Собранные данные поступают в контроллер, включающий или выключающий систему обогрева.
Щит управления обеспечивает безопасную работу системы. Для его оснащения нужно приобрести автоматы на 3 фазы, контактор и лампу сигнализации. Для прокладки и закрепления нагревательного кабеля требуются крепежные элементы в виде заклепок, шурупов или гвоздей, а также трубки термоусадочные и монтажная лента.
Как правильно выбрать кабель греющий
Главный элемент подогрева кровли -- кабель. Он бывает резистивный и саморегулирующийся. Выбирать его нужно правильно и вдумчиво, учитывая все положительные и отрицательные стороны.
Кабель резистивного типа
Этот материал прост в своей работе. Внутри его расположена токопроводящая жила с высоким сопротивлением. При прохождении тока внутренний провод нагревается и отдает полученное тепло сначала изоляции, потом материалу кровли. Такая система не нуждается в больших финансовых затратах и проста в использовании. Преимущества кабеля:
- отсутствие стартовых токов;
- постоянная мощность;
- низкая цена.
Постоянная мощность требует наличия в цепи терморегулятора, чтобы убавлять или прибавлять температуру нагрева.
Кабель саморегулирующийся
Саморегулирующийся кабель устроен более сложным образом. Внутри него расположены 2 жилы, окруженные матрицей. Она учитывает температуру окружающего воздуха или снега и регулирует сопротивление внутренних жил кабеля. В теплую погоду кабель нагревается меньше, в холодную -- больше. Достоинства кабеля:
- не требуется установка приборов управления;
- не нужны терморегуляторы и детекторы;
- система не перегревается;
- кабель режется на части длиной от 20 см.
При монтаже саморегулирующийся кабель допускает перекрещивания и скручивания. Это не влияет на его работоспособность.
К недостаткам относится стоимость. Его цена в несколько раз выше резистивного собрата. Но в эксплуатации он обойдется дешевле. Второй недостаток -- постепенный выход из строя саморегулирующейся матрицы и всего кабеля.
Как рассчитать систему обогрева
Перед монтажом системы обогрева кровли и водостоков нужно ее рассчитать.Тогда антиобледенение кровли будет работать без перебоев. Специалисты рекомендуют выбрать кабель для кровли мощностью 25 Вт/м. Он применяется в разных областях строительства: для сооружения теплых полов, нагревателей малой мощности. Максимальная нагрузка развивается на крыше в течение 11-33% времени, приходящегося на холода. В некоторых регионах это период с ноября по март, в других -- меньшее время.
Для расчетов нужны данные о водостоке: длина желобов, водосточных труб и их диаметры. Суммарную длину горизонтальных участков умножают на 2 и получают протяженность нужного кабеля. Длина кабеля для вертикальных труб равна их длине. Длину кабеля для вертикальных и горизонтальных участков складывают и умножают на 25. Так рассчитывается мощность кабеля. Это приблизительный подсчет, для более точного приглашается специалист.
Как укладывать греющий кабель
Для правильной работы антиобледенительной системы нагревательные элементы следует уложить на каждом участке крыши, где появляется наледь. В ендовах его протягивают минимум на метр. Плоские поверхности крыши обогревается перед водосбором, чтобы талая вода беспрепятственно уходила сразу в водосток. На кромку карниза греющий провод укладывается змейкой с шагом 35-40 см. Для обогрева желобов укладка производится внутри них. Чаще всего нужны 2 нити. Внутри водопроводных труб вертикально располагается одна греющая нить.
Монтажные работы
Монтаж обогрева кровли производится в несколько этапов. Сначала намечаются участки прокладки проводов с учетом поворотов и сложностей. На крутых поворотах кабель разрезается на мелкие части и соединяется с использованием муфт.
Выполняем разметку
Перед выполнением разметки нужно внимательно осмотреть основание. Если на нем имеются выступы и острые углы, нужно от них избавиться. Это не всегда возможно сделать, тогда кабель разрезают на части и соединяют куски с помощью муфт.
Закрепляем греющий кабель
Мало положить нагреватели на приготовленные места. Их еще нужно прочно закрепить. Внутри трубы крепление производится монтажной лентой. Таким же способом пользуются при проводке в желобе. Выбирать ленту нужно максимальной прочности. Резистивный токопроводник крепится через 25 см, саморегулирующийся -- вдвое реже, через 50 см. Полоски ленты укрепляются заклепками. Их заменяют монтажной пеной.
Внутри водосточных труб кабель размещается в термоусадочных трубках. Фрагменты длиннее 6 м крепятся еще с помощью металлического троса. Прокладка кабеля по кровле производится с помощью монтажной ленты и пены. Заклепки здесь не годятся, так как от них остаются отверстия. Через некоторое время крыша начнет протекать.
Устанавливаем монтажные коробки и датчики
Под установку коробки нужно выбрать подходящее место. Сама коробка прозванивается с целью замера сопротивления изоляции. После установки распредкоробки прокладываются провода, ставятся датчики и соединяются изолирующими муфтами. Датчики рекомендуется устанавливать в местах наибольшего скопления осадков. Для соединения их с контроллером используются электрические провода. На домах с крышами большой площади датчики объединяются в группы, а потом каждая из них присоединяется к контроллеру.
Монтируем автоматику в щитке
Управление системой подогрева в составе контроллера и его защиты часто устанавливается в щитке, который находится внутри помещения. Контроллер снабжен клеммами, к которым подключаются провода и нагревательные элементы. Все провода и приборы прозваниваются. При обнаружении неполадок необходимо их устранить. Главное -- проверить работоспособность группы защиты. Если не обнаружено никаких замечаний, подключить термостат и запустить систему.
Типичные ошибки при выполнении монтажа
Выполняя монтаж обогрева, трудно не допустить ошибок. Опытные специалисты отмечают следующие из них:
- игнорирование особенностей кровли;
- ошибки, допущенные при креплении рабочего кабеля;
- использование ленты не того типа;
- применение хомутов из пластика;
- подвешивание нагревательного элемента в трубе без металлического троса;
- укладка на крыше проводов, не предназначенных для этой цели.
В результате игнорирования особенностей на некоторой части крыши рост наледи продолжается. Конструкция крыши порой представляет собой что-то немыслимое. Пластиковые хомуты разрушаются через несколько месяцев. Длинные провода без троса обрываются под тяжестью наросшего на них льда. Электрообогрев кровли на этом прекращает свое функционирование.
Практика свидетельствует о необходимости обогрева крыши и водостоков с целью обеспечения правильного оттаивания и стока талых вод. Иначе падающие глыбы льда и снега приносят ежегодно многочисленные увечья людям и портят автомобили, стоящие во дворе. Смонтировать систему можно своими руками. Для этого нужно иметь готовый расчет мощности. Стоимость системы оправдает себя в течение самого короткого времени.
odinelectric.ru
